UPS Super Power (SPL)

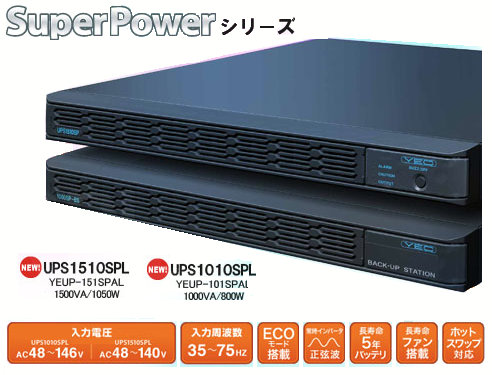

常時インバータ給電方式UPS「SuperPowerシリーズ」に、更に長時間バックアップを実現する2製品が登場 「UPS1010SPL」「UPS1510SPL」



コンパクトな筐体で長時間バックアップを実現

Super Power(SP)シリーズは、従来のハードウエア機能を、ソフトウエア処理する事で採用部品点数大幅削減。本来部品点数の多いインバーター方式UPSながら1Uサイズと軽量化・薄型化を実現、更に高機能へと進化しました。Super Power(SP)シリーズは常時インバータの高い信頼性と、常時商用方式の省エネ性能を兼ね備えた次世代UPSです。



安心のバックアップ時間

246.jpg spl_01.jpg

UPS1510SPLは約20分(900W負荷時)、UPS1010SPLは約30分(700W負荷時)を達成。
一般的な同クラスUPSの停電保持時間5~10 分に比べるとその差は歴然。
フルデジタル制御方式の進化と1U増設バッテリユニット。安心のバックアップ時間を可能にしました。



1U×1U規格サイズのコンパクトな筐体

コンパクト&軽量 簡単に導入が可能 同程度の性能を発揮する製品は自社製品では約61kgでした。SPLなら、たったの38kg。勿論サイズもダウン。たった2Uサイズでこのスペックは他にはありません。




設置ラクラク&ケーブル1本で接続

メインユニットとバッテリユニットはケーブル1本で繋ぐだけ。1人でスムーズに設置が可能。バッテリはホットスワップ対応で、前面から交換が可能です。




仕様

製品名 UPS1010SPL UPS1510SPL
型番 UPS1010SPL YEUP-151SPAL
出力容量 1000VA/800W 1500VA/1050W ※1
給電方式 常時インバータ給電方式(エコモード機能搭載)
冷却方式 自然空冷
(待機時、エコモード運転時)
強制空冷
(インバータ運転時、内部温度上昇時)
自然空冷
(待機、エコモード負荷80%未満時)
強制空冷
(インバータ運転、エコモード負荷80%
以上、内部温度上昇時)
交流入力
入力プラグ形状 2極平行アース付きプラグ
(NEMA 5-15P)
2極平行アース付きプラグ
標準装備 NEMA5-15P※1
(NEMA5-20P/NEMAL5-20P※2)
定格電圧※3 100VAC , 110VAC , 115VAC ,120VAC
起動電圧範囲 定格電圧 −2 15%~146VAC 定格電圧 −2 15%~140VAC
電圧変動範囲 定格電圧 −22%(100%負荷時)
~146VAC
定格電圧 -22%(100%負荷時)
~140VAC
効率※4 97%以上(エコモード時)、
90%以上(インバータ運転時)
96%以上(エコモード時)、
90%以上(インバータ運転時)
力率 0.95以上
交流出力
電圧波形歪率 3%以下(0~100%抵抗負荷時)、
6%以下(0~100%ノンリニア負荷時)
3%以下(0~100%抵抗負荷時)、
6.2%以下(0~100%ノンリニア負荷時)
出力波形/停電切替時間 正弦波出力/無瞬断
周波数同期範囲 35~75Hz
相数、線数 単相、2線アース付
過負荷耐量 110%(1分,インバータ運転時)、800%(2サイクル、バイパス時)
定格負荷力率 0.8 0.7
バッテリ
長寿命(5年)小型シール鉛蓄電池 ※5
停電補償時間※6 30分以上(700W負荷時)
(満充電、初期値、周囲温度20℃)
20分以上(900W負荷時)
(満充電、初期値、周囲温度20℃)
充電回復時間 30時間以内
(100%負荷放電後90%充電)
50時間以内
(100%負荷放電後90%充電)
その他
形状 2U(電源部、バッテリ部計)
サイズ(W×H×D) mm 電源部:422×43.5×510、バッテリ部:422×43.5×510
質量 電源部:約16kg(添付品含む梱包時:約20kg)、
バッテリ部:約22kg(添付品含む梱包時:約25kg)
付属品 ラック取り付け金具、ラックレール

※1 最大出力容量は20A入力プラグを接続した場合。15Aプラグ(標準装備の入力プラグNEMA5-15P)を接続した場合の最大出力容量は、1350VA/950Wまでとなりますのでご注意下さい。
※2 20A入力プラグ(NEMA5-20PもしくはNEMAL5-20P)は受注対応。
※3 入出力電圧は、出荷時に指定ください。入力と出力は同じ電圧に設定されます。
※4 定格入力、定格負荷、バッテリトリクル充電時
※5 バッテリの寿命は使用環境や放電回数によって変化しますのでご注意ください。
※6 停電保持時間はバッテリの使用状況により変化します。
