ピラニ真空計 SG700MPB

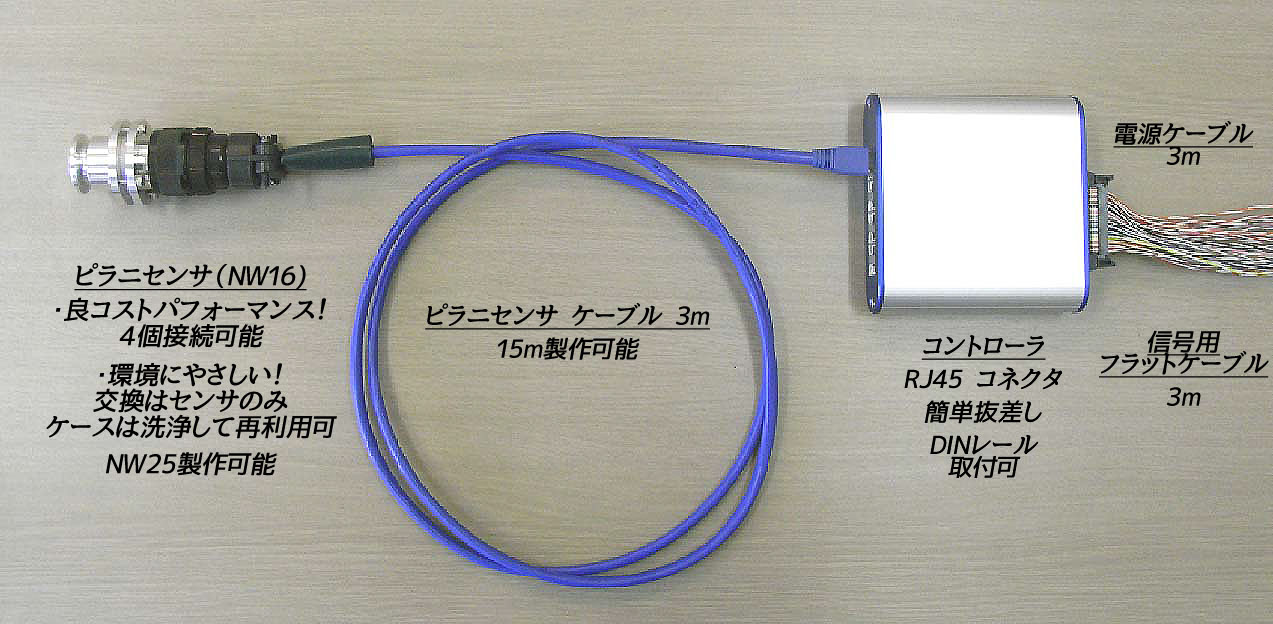

アンペールSG700MPBは、1つのコントローラにピラニセンサを1個から4個まで接続出来る

コンパクトかつコストパフォーマンスに優れたピラニ真空計です。

0.1Pa~大気の直線性、特に大気付近の精度が優れていますので、

ロードロックや排気系の圧力監視に好適です。

また、測定子の交換が簡単で、ケースは洗浄して再利用できます。環境にもやさしい製品です。

特長

  • 優れた直線性、特に優れた大気圧付近の精度

    通常のピラニでは得られない特性

  • コストパフォーマンスが良い

    1個のコントローラで4個のピラニ真空計を接続
    ピラニを多数使う装置に お得
    各々15mまで引き延ばし可能

  • 環境にやさしい

    測定子の交換が簡単 測定子ケースは洗浄して再利用も可能

  • ピラニセンサにニッケルを採用

    耐腐食性に優れる

  • 大気およびゼロ点調整はボタンを押すだけ

    面倒なボリューム調整が不要

  • RS232C通信可能

    コマンドによるログ取得・設定も容易

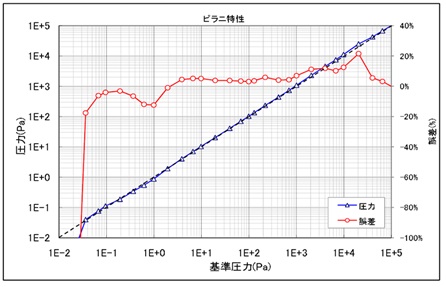

ピラニ特性グラフ(直線性グラフ)

主な仕様

内容 仕様 備考
測定圧力範囲 0.1~10+5Pa(大気)
ピラニフィラメント Ni 耐腐食性
入力電源 DC24V±10% 4WMax(フル装備時)
圧力信号出力 0-10V (1-4各ch分搭載)
外部入力信号 ピラニ調整(大気,ゼロ点) (1-4各ch分搭載)
外部出力信号 セットポイント, アラーム (1-4各ch分搭載)
外部通信 RS232C (1-4各ch分搭載)
測定子の許容温度 最大150℃
  • オーダリングインフォーメーション

  • 品名 型式 備考
    ピラニ真空計 SG700MPB-1 ピラニの数量1
    SG700MPB-2 ピラニの数量2
    SG700MPB-3 ピラニの数量3
    SG700MPB-4 ピラニの数量4
  • 構成部品

  • 部品名 形式 備考
    ピラニ測定子 SGH700P
    ピラニケース(NW16) SGOPT-PFL16 標準
    ピラニケース(NW25) SGOPT-PFL25 選択可能
    測定子固定金具 SGOPT-H
    Oリング SGOPT-VS25
    センサケーブル3m SGCBL-P-3-K 標準
    センサケーブル0.5m SGCBL-P-0.5-K 選択可能
    センサケーブル2m SGCBL-P-2-K 選択可能
    センサケーブル15m SGCBL-P-15-K 選択可能
    ピラニコントロール基板 SGC700MP
    ピラニ用BOX SGBOX
    電源ケーブル SGOPT-PWR-3 3m切りっぱなし
    信号ケーブル SGOPT-SIG-3 3m切りっぱなし

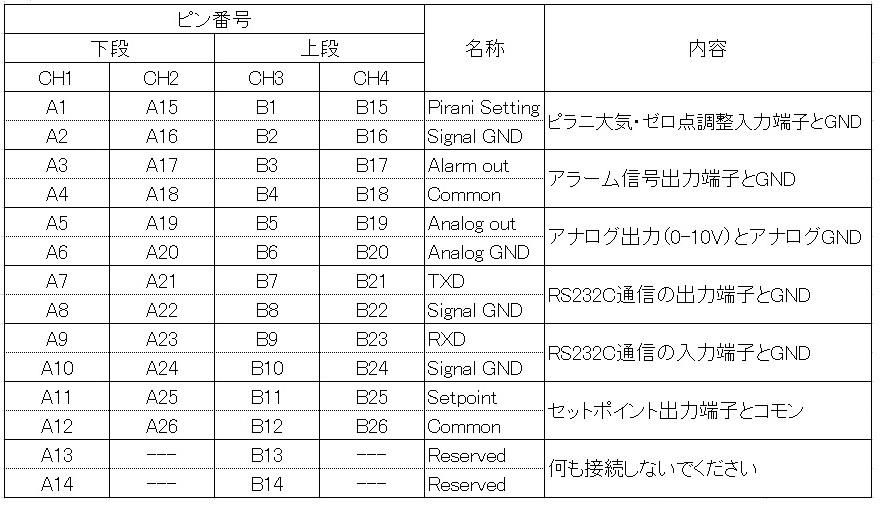

  • 信号表

  • 【コネクタ: XG4A-2639-Aコネクタ(26ピン) 適合コネクタ: XG4M-2630-T/オムロン(MILタイプソケット)】

  • 電源ケーブル 【コネクタ: VHコネクタ(3ピン)】

  • ピン番号 名称 内容
    1 +24V 24V電源のプラス端子
    2 GND 標準
    3 FG フレームグランド接続

    ※仕様は予告なく変更する場合があります。
