プレート冷却ユニットはペルチェ素子に排熱用のヒートシンクとファン、冷却プレートを一体化した製品であり、温調電源、UTCシリーズ等を接続することにより簡単に冷却、加熱の温度制御が可能です。


プレート冷却ユニット

空冷式(UT40U60F / UT40U100F / UT70U100F)

UT40U60F
UT40U100F
UT70U100F
追加工不要
アルミ製の冷却プレートには被対象物体取付け用の穴はもちろん、温度センサー用の取付け穴も設けており、ペルチェ素子と被対象物体の接続や温度センサー取付け等のわずらわしい検討や追加工不要で使用可能です。
高信頼性
ペルチェ素子はスケルトンタイプを使用しており、信頼性が非常に高く機器の長寿命化が図れます。
コンパクト
UT40U60Fは□60サイズのヒートシンクを搭載しているため非常にコンパクトであり、小型機器への組込みあるいは装置の省スペース化が可能です。
高吸熱
UT40U100Fは□100サイズのヒートシンクを搭載しているため□40のペルチェ能力を最大限に引出し高冷却が可能です。
広い温調面積
UT70U100Fは□70ペルチェと□100サイズの温調プレートを使用していますので、比較的大きな対象物の温調に適しています。

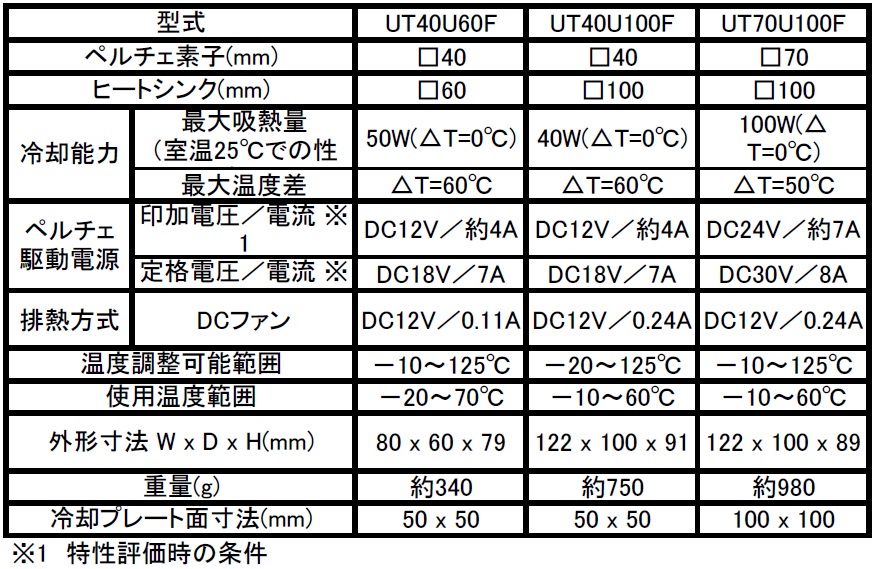

製品仕様
